Corpo Rail 4 Sedi

CASE STUDY

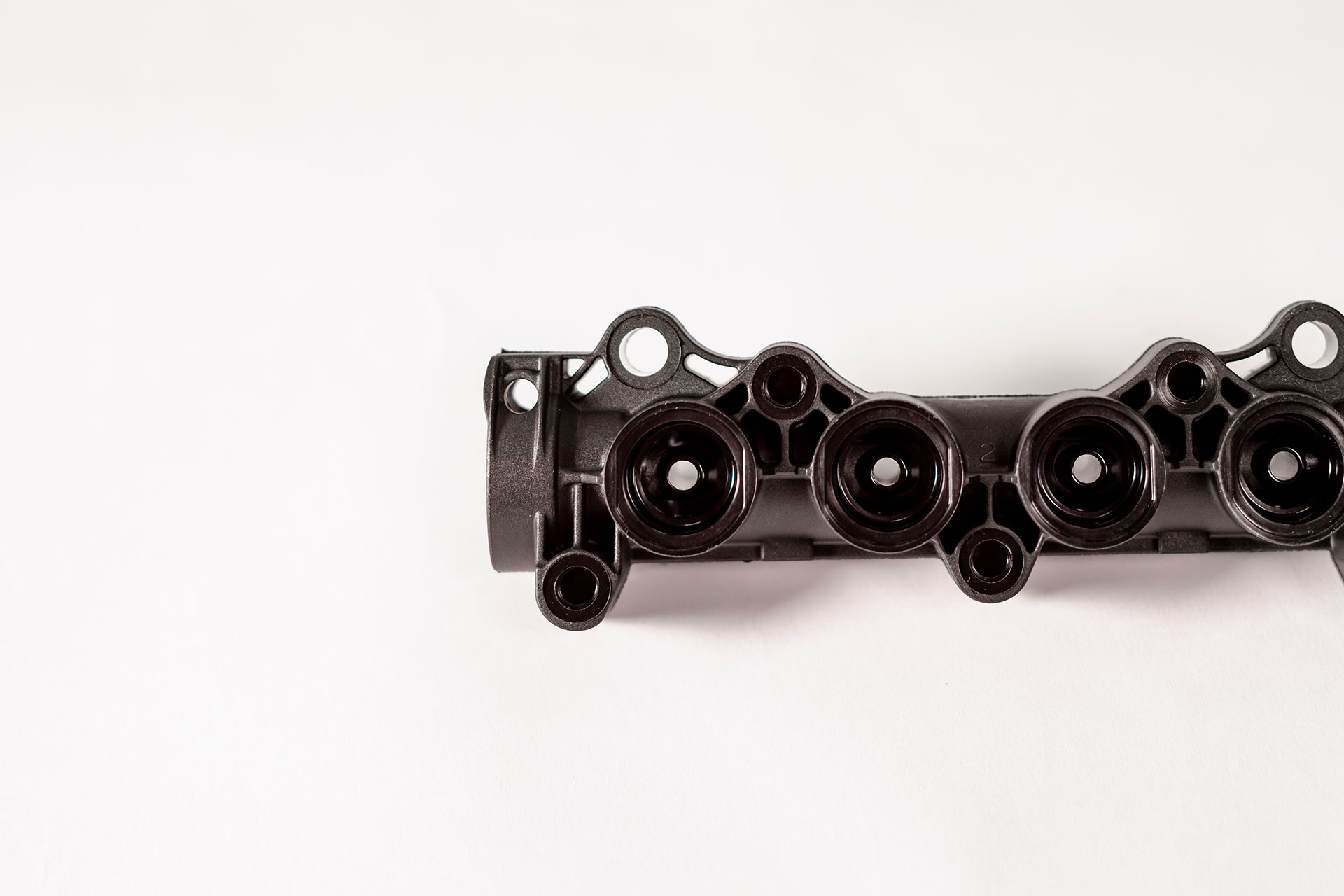

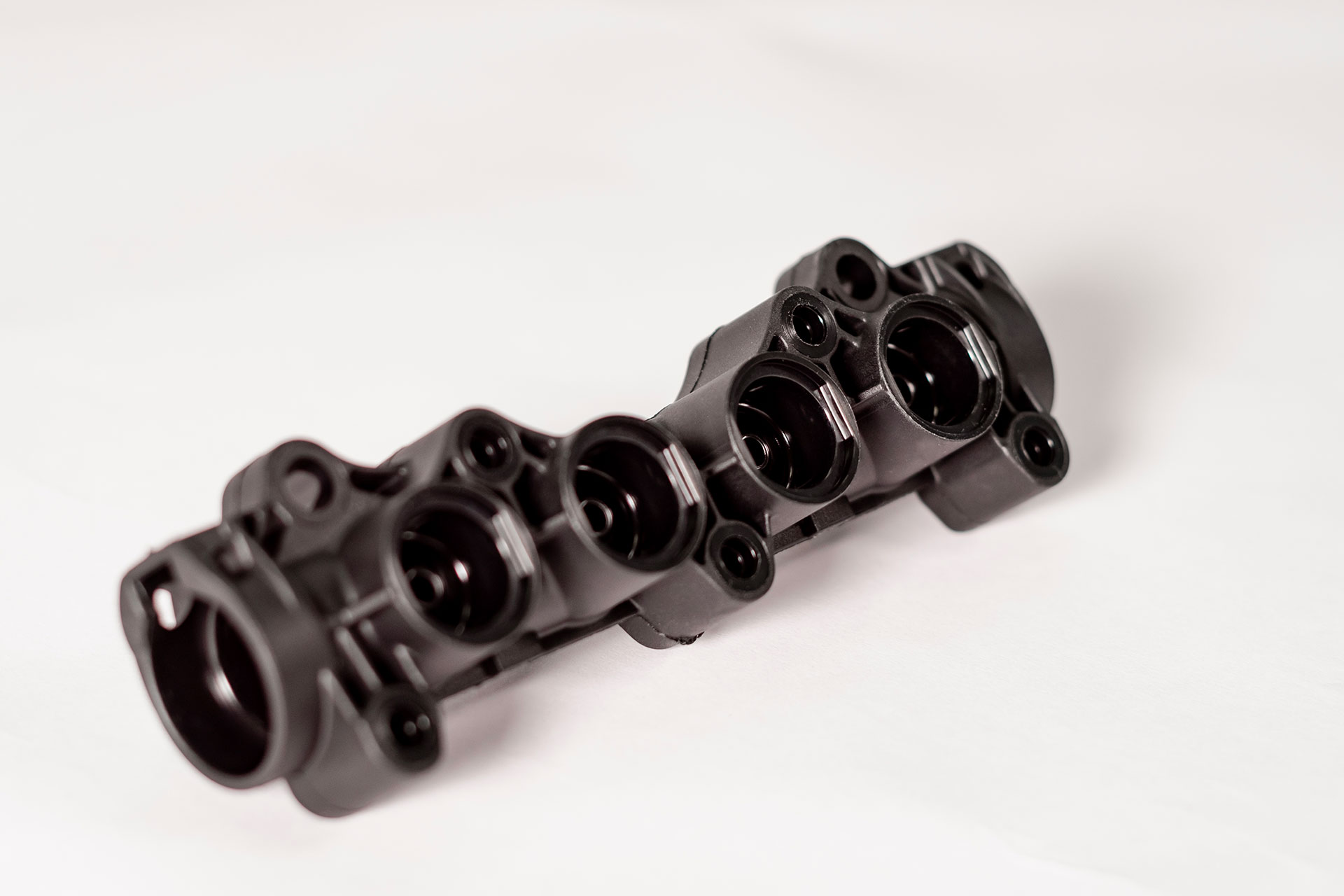

L’interessante caso presentato in questa pagina riguarda un corpo rail: si tratta di un componente molto importante, che viene applicato ai motori a combustione interna alimentati a gas. All’interno di questo componente il combustibile viene spinto sotto pressione, raggiungendo le camere di combustione, a cui accede attraverso apposite valvole che vengono assemblate direttamente sul prodotto.
La versione in esame è quella per motori a 4 cilindri.

Criticità del prodotto

  • Il prodotto presenta forme complesse, con rigidi requisiti di stabilità dimensionale e geometrica.
  • L’oggetto deve essere resistente agli idrocarburi, nonché alle alte temperature.
  • Si richiede la tenuta idraulica fino a un valore di pressione indicato dal cliente.
  • I volumi produttivi previsti sono molto elevati: lo stampo deve poter produrre in maniera robusta senza causare fermi macchina.

Soluzioni adottate

  • Il materiale più idoneo per quest’applicazione è un particolare tecnopolimero che presenta un’ottima resistenza alle alte temperature e all’attacco chimico. Il suo coefficiente di ritiro volumetrico è molto ridotto. Ciò permette di eliminare quasi completamente le distorsioni tipiche del processo di stampaggio a iniezione.
  • La tenuta idraulica sulle sedi delle valvole è garantita da una superficie lucida a specchio. Viene inoltre frequentemente verificata l’assenza di bave dal nostro controllo qualità. I parametri di stampaggio sono settati in modo da far sì che l’aspetto estetico del prodotto sia ottimale.

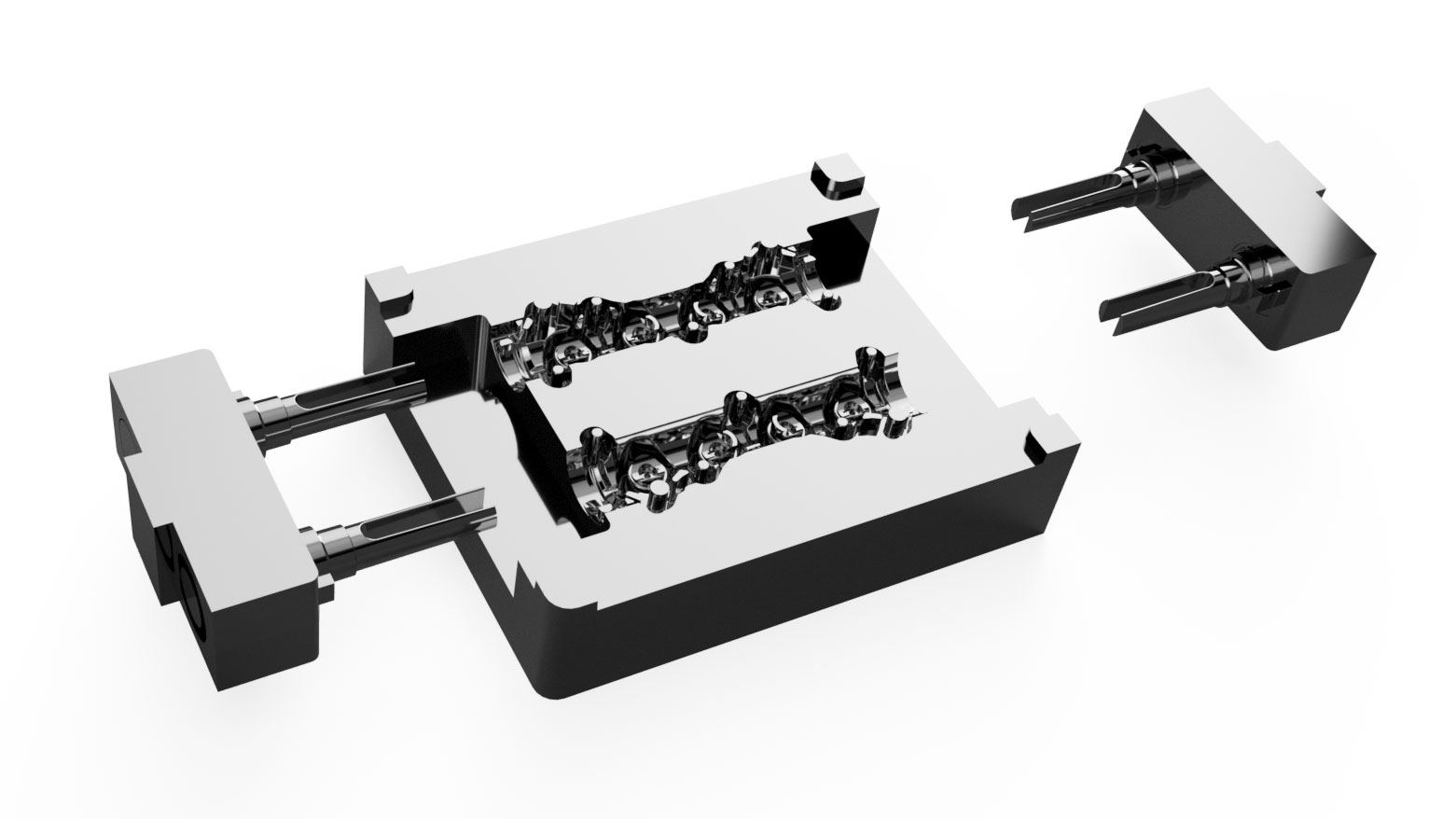

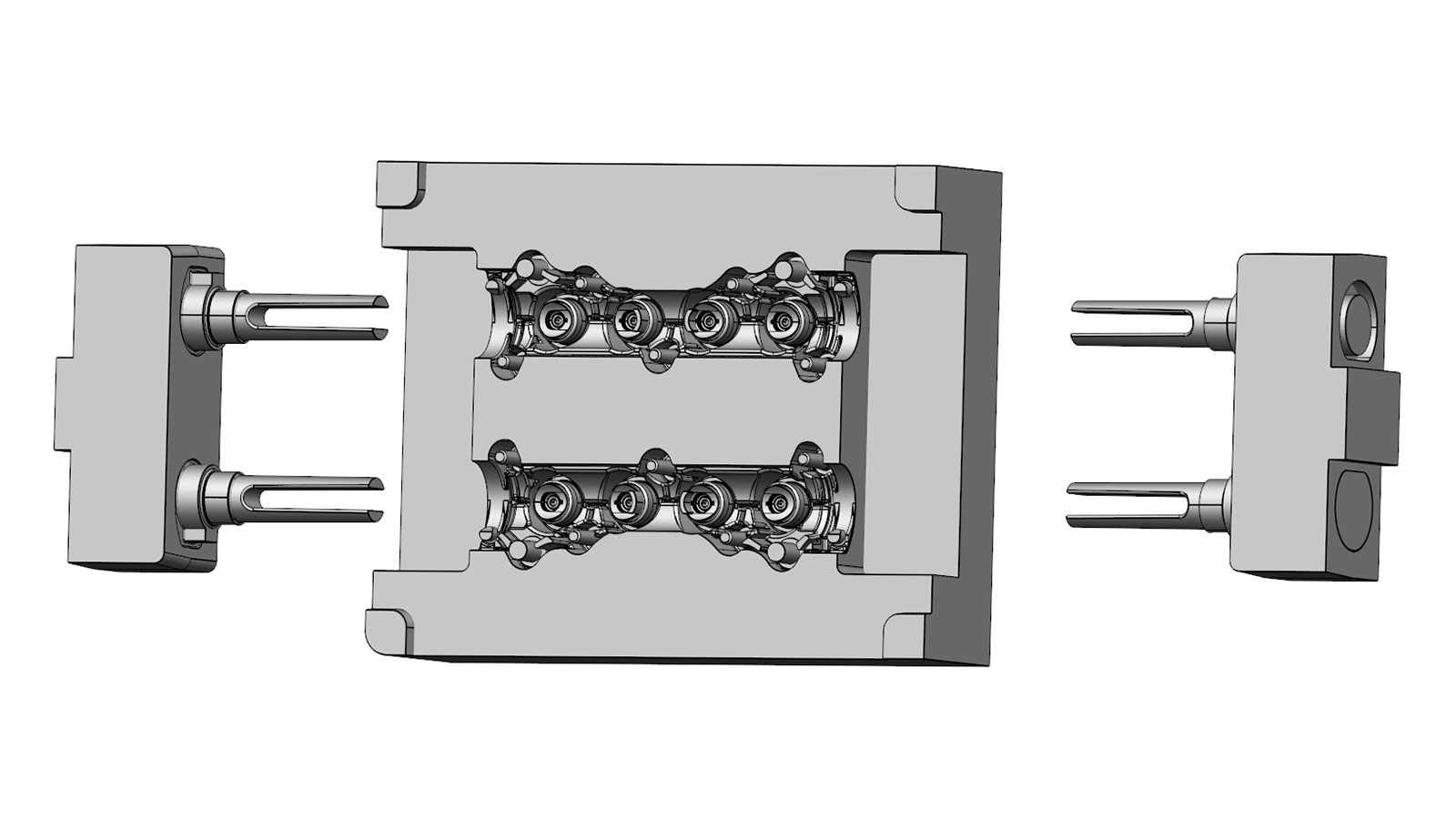

  • Lo stampo è costruito in materiale temprato: questo consente di ridurre al massimo l’erosione dovuta allo scorrimento della plastica fusa e massimizzare la vita utile dell’attrezzatura.
RISULTATO

Grazie alla profonda esperienza che abbiamo potuto spendere in questo caso, siamo in grado di produrre uno dei particolari più complessi dal punto di vista tecnico, con ottimi risultati in materia di qualità del prodotto.
I fermi macchina sono ridotti al minimo grazie all’impiego di uno stampo robusto e di materiali di alta qualità.
